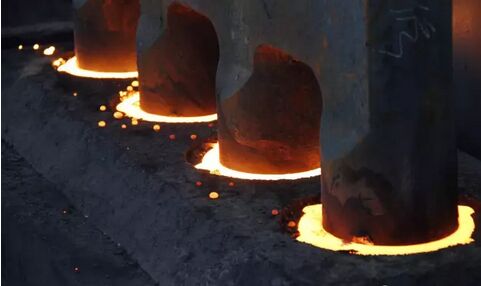

在陽*澆鑄過程中，鋼爪和炭塊直接的結(jié)合物均采用磷生鐵。磷生鐵具有含磷量高，流動性好，具有很好的冷脆性，并且容易壓脫，滿足了循環(huán)使用的要求。由于循環(huán)使用，導(dǎo)致在多次的融化過程中磷生鐵的C、Mn、Si三種元素不斷燒損，P、S元素不斷增加，造成成份嚴(yán)重偏差。通過對全*各大鋁企的調(diào)查，磷生鐵成份和行業(yè)內(nèi)的標(biāo)準(zhǔn)還是相差很大，成份調(diào)整也是個技術(shù)難題，眾多廠家在磷生鐵的增碳脫硫方面做了大量工作，但效果不佳。磷生鐵成份不達(dá)標(biāo)，造成組裝鐵環(huán)壓脫不干凈，損傷設(shè)備，降低導(dǎo)電性能，導(dǎo)致鐵炭壓降增大，由于導(dǎo)桿鋼爪松動會造成陽*脫落，給企業(yè)帶來巨大經(jīng)濟(jì)損失。

據(jù)了解，信發(fā)鋁業(yè)采用匯金513調(diào)配回收鐵，穩(wěn)定劑有較好的增炭脫硫作用，橋電鋁業(yè)、連城鋁業(yè)穩(wěn)固劑實驗也較為成功。

嘉峪關(guān)陽*組裝一作業(yè)區(qū)主動邀請穩(wěn)固劑廠家來單位指導(dǎo)，10月上旬開始添加使用試驗，采用壓降測試設(shè)備對磷生鐵澆鑄壓降對比分析。通過化驗數(shù)據(jù)分析，使用穩(wěn)固劑后在增碳方面成份增加0.74%,在脫硫方面減少硫成份0.14%，增碳脫硫效果較好，Si、 Mn、 P平均值也達(dá)到合格范圍，各元素波動范圍趨窄，直至達(dá)到合格范圍，穩(wěn)固劑的增碳脫硫效果顯著。

穩(wěn)固劑的添加，不僅解決了技術(shù)難題，還將產(chǎn)生一定的經(jīng)濟(jì)效益。據(jù)了解，長期使用磷生鐵穩(wěn)固劑可保持鐵水成分穩(wěn)定，磷生鐵無限循環(huán)，做到磷生鐵成份穩(wěn)定，磷生鐵不更換不報廢，達(dá)到節(jié)約成本的目的。預(yù)計每年節(jié)省材料費用83.91萬元，消化磷生鐵庫存可節(jié)約成本380多萬元。
